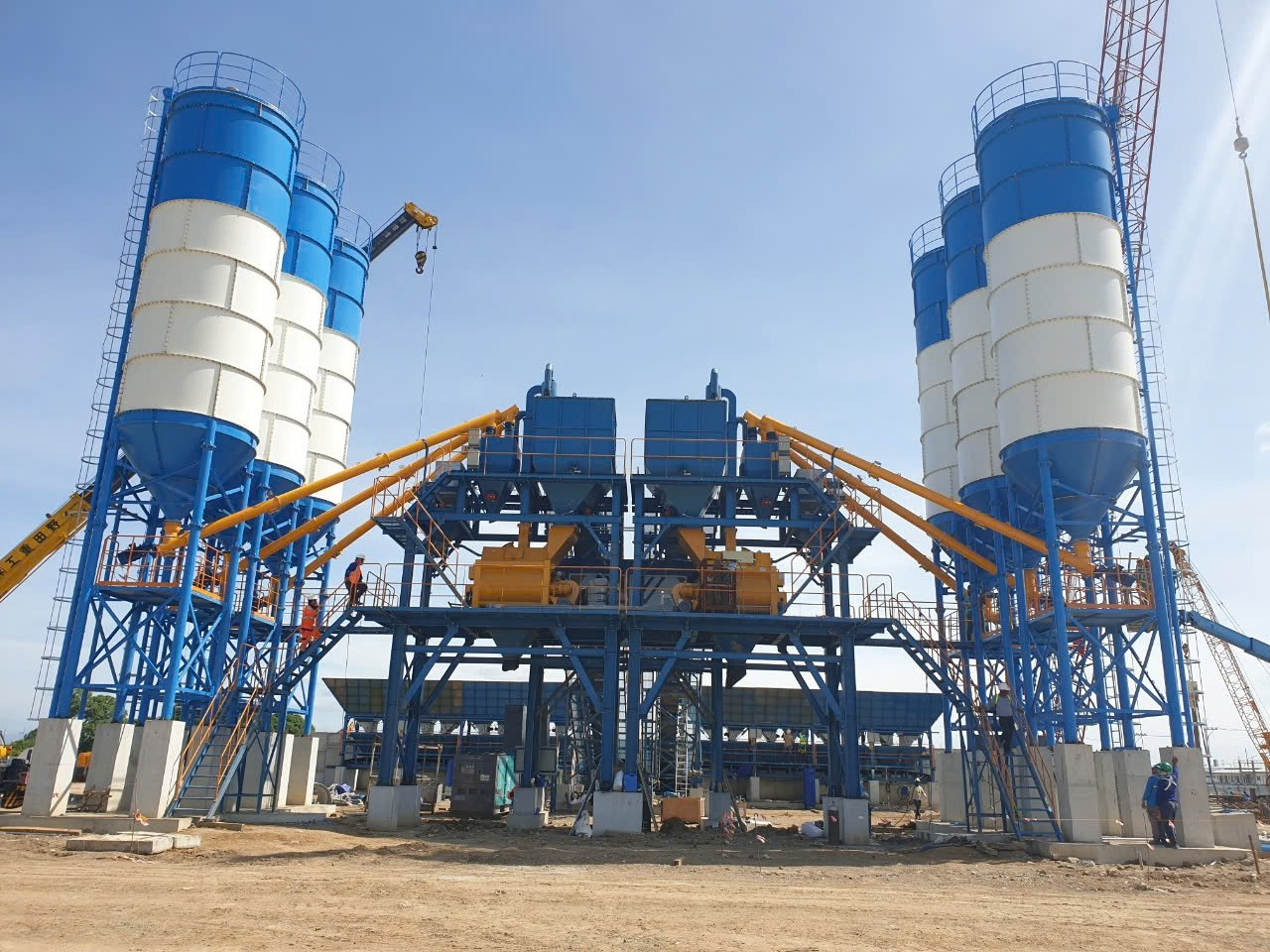

Sông Đà 5 thông báo mời chào giá cạnh tranh thiết bị phục vụ thuê tài chính

I

Yêu cầu chung

1

Chủng loại cung cấp

Tổ hợp trạm trộn bê tông RCC năng suất ≥360m³/h (2x180m³/h). Năm sản xuất từ 2025 trở lên, hàng mới 100% chưa qua sử dụng.

2

Số lượng

1 trạm

3

Hãng sản xuất

Các hãng từ các nước Việt Nam, Trung Quốc, Hàn Quốc, EU, G7.

4

Hồ sơ pháp lý theo máy

Giấy chứng nhận hiệu chuẩn cho các cân định lượng của trạm trộn, catalog; CO,CQ của các thiết bị chính nhập khẩu.

5

Tài liệu theo máy

Sơ đồ công nghệ, thiết kế móng, bản vẽ lắp đặt, tài liệu hướng dẫn vận hành, tài liệu tra cứu phụ tùng bản cứng và bản mềm (file PDF)

II

Yêu cầu về đặc tính, thông số kỹ thuật Tổ hợp trạm trộn bê tông RCC

1

Thông số chung

-

Năng suất

≥360m³/h

-

Dung tích mẻ trộn

≥4.0m³/nồi

-

Đường kính cốt liệu max

60mm

-

Độ sụt min

10cm

-

Thời gian trộn 1 mẻ max

60s

-

Nhiệt độ bê tông tại nồi trộn

≤20ºC

-

Cấp phối bê tông RCC

+

Cát xay

405kg/1m³ bê tông RCC

+

Đá 5÷12.5mm

541kg/1m³ bê tông RCC

+

Đá 12.5÷25mm

450kg/1m³ bê tông RCC

+

Đá 25÷50mm

856kg/1m³ bê tông RCC

+

Xi măng (nhiệt độ 50ºC)

60kg/1m³ bê tông RCC

+

Tro bay (nhiệt độ 45ºC)

160kg/1m³ bê tông RCC

+

Nước (nhiệt độ 5ºC)

115kg/1m³ bê tông RCC

+

Phụ gia

1.58lít/1m³ bê tông RCC

+

Nhiệt độ môi trường

Trung bình 37ºC

+

Độ ẩm

2%

-

Hệ thống cấp cốt liệu

Dạng băng tải

-

Hệ thống điều khiển

PLC + Máy tính

-

Điện áp làm việc

380V-50Hz

2

Cối trộn bê tông

-

Cối trộn bê tông

2 trục ngang

-

Xuất xứ

Trung Quốc, Hàn Quốc, EU, G7

-

Dung tích

≥6400/4000 lít

-

Dung tích mẻ trộn

≥4.0m³

-

Động cơ + hộp giảm tốc

2 bộ, Xuất xứ Trung Quốc, Hàn Quốc, EU, G7

-

Cửa xả bê tông

Đóng mở bằng xi lanh

-

Hệ thống bơm mỡ

Tự động, có đồng hồ kiểm soát áp suất mỡ

-

Hệ thống sục khí

Tự động

-

Hệ thống tay trộn, lưỡi trộn, tấm lót

Chế tạo bằng hợp kim chống mài mòn, có độ bền cao, đáp ứng được hơn 100 nghìn m³ bê tông

3

Phễu chứa cốt liệu

-

Số lượng khoang chứa

4 khoang

-

Tổng dung tích

80m³

-

Dung tích

≥20m³/khoang

-

Số lượng cửa xả

8 cửa, 2 cửa/khoang

-

Xi lanh đóng mở

Bằng khí nén, mỗi xi lanh điều khiển 1 cửa, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Đầm rung khoang cát

4 cái, công suất ≥0.5kw – 380V – 3P, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Hệ thống báo mức trong phễu chứa

Có

-

Cảm biến nhiệt độ cốt liệu

Có

-

Cảm biến độ ẩm cốt liệu

Có

-

Kết cấu thép

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

4

Hệ thống phễu cân cát đá

Số lượng 4 bộ

-

Dung tích chứa

≥3000lít/cái, đảm bảo đủ dung tích 1 mẻ trộn

-

Cấp sai số

Cân tĩnh <0.5%, cân định lượng <1.0%

-

Khả năng cân

• Cân lớn nhất: ≥5000kg
• Cân nhỏ nhất: ≤500kg

-

Loadcell cân

4 cái; ≥2000kg/cái, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Xi lanh đóng mở cửa xả

Bằng khí nén, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Đầm rung cho phễu cân cát

Có, công suất ≥0.5kw – 380V – 3P, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Kết cấu thép

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

5

Băng tải ngang vận chuyển cát đá

-

Số lượng

02 bộ

-

Chiều rộng băng tải

≥1200mm

-

Động cơ + hộp giảm tốc

Công suất ≥2x18kw, xuất xứ Trung Quốc, Hàn Quốc, EU, G7

-

Băng tải cao su

Dạng phẳng, dầy ≥12mm, 5 lớp bố, EP750/5 lớp bố, xuất xứ Trung Quốc, Hàn Quốc, EU, G7

-

Kết cấu thép

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

6

Băng tải xiên vận chuyển cát đá lên cối trộn

-

Số lượng

02 bộ

-

Chiều rộng băng tải

≥1200mm

-

Động cơ + hộp giảm tốc

Công suất ≥2x37kw, xuất xứ Trung Quốc, Hàn Quốc, EU, G7

-

Băng tải cao su

Dạng phẳng, dầy ≥12mm, 5 lớp bố, xuất xứ Trung Quốc, Hàn Quốc, EU, G7

-

Kết cấu thép

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu. Băng tải có mái che bề mặt băng tải bằng tôn mạ màu dầy ≥0.35mm.

-

Hệ thống gạt băng

Có

-

Máng hứng bụi

Có

-

Lan can tay vịn

Có

-

Mái che

Có, bằng tôn sóng mạ màu dày 0.35mm

7

Phễu chứa cốt liệu trung gian

-

Số lượng

02 bộ

-

Dung tích

≥6.0m³

-

Xi lanh đóng mở cửa xả

Bằng khí nén, xuất xứ Trung Quốc, Hàn Quốc, EU, G7

-

Đầm rung cho phễu

Có, công suất ≥0.5kw – 380V – 3P, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Công tắc hành trình cho cửa xả

Có, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Loadcell cân

Có, ≥5000kg/cái, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Kết cấu thép

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

8

Thùng cân xi măng

02 bộ

-

Dung tích

≥1800 lít

-

Cấp sai số

Cân tĩnh <0.5%, cân định lượng <0.5%

-

Khả năng cân

• Cân lớn nhất: ≥2400kg
• Cân nhỏ nhất: ≤240kg

-

Loadcell cân

Có, ≥2000kg/cái, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Đầm rung cho phễu cân

Có, công suất ≥0.5kw – 220VAC – 1P, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Cửa xả

Dạng van bướm, tích hợp cảm biến báo mở, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Thoát hơi thùng cân

Có, kết nối với lọc bụi trung tâm

-

Kết cấu thép

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

9

Thùng cân tro bay

02 bộ

-

Dung tích

≥1200 lít

-

Cấp sai số

Cân tĩnh <0.5%, cân định lượng <0.5%

-

Khả năng cân

• Cân lớn nhất: ≥1000kg
• Cân nhỏ nhất: ≤100kg

-

Loadcell cân

Có, ≥1000kg/cái, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Đầm rung cho phễu cân

Có, công suất ≥0.5kw – 220VAC – 1P, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Cửa xả

Dạng van bướm, tích hợp cảm biến báo mở, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Thoát hơi thùng cân

Có, kết nối với lọc bụi trung tâm

-

Kết cấu thép

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

10

Thùng cân nước

02 bộ

-

Dung tích

≥1200 lít

-

Cấp sai số

Cân tĩnh <0.5%, cân định lượng <1.0%

-

Khả năng cân

• Cân lớn nhất: ≥1200kg
• Cân nhỏ nhất: ≤80kg

-

Loadcell cân

Có, ≥2000kg/cái, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Cửa xả

Dạng van bướm, tích hợp cảm biến báo mở.

-

Bơm cấp vào thùng cân

Có, công suất ≥5.0kw, năng suất ≥110m³/h, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Bơm cấp vào cối trộn

Có, công suất ≥5.0kw, năng suất ≥100m³/h, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Kết cấu thép

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

11

Thùng cân phụ gia

02 bộ

-

Dung tích

≥20 lít

-

Cấp sai số

Cân tĩnh <0.5%, cân định lượng <0.5%

-

Loadcell cân

Có, ≥100kg/cái, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Cửa xả

Có tích hợp cảm biến báo mở

-

Thành phần cân

2 thành phần, sử dụng 2 bơm ≥0.75kw, năng suất bơm ≥16m3/h, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Cơ cấu cân tinh thô

Có

-

Kết cấu thép

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

12

Thùng cân đá vẩy, phụ gia bột

-

Số lượng

02 bộ

-

Dung tích

≥700kg

-

Loadcell cân

Có, ≥1000kg/cái, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Sàn thao tác và mái che

Có, xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, EU, G7

-

Đầm rung

Có, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Kết cấu thép

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

13

Hệ thống khung trạm

02 bộ

-

Kết cấu thép

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

-

Chân trạm, chân cabin

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

-

Sàn đỡ cối trộn, khung đỡ

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

-

Cầu thang, lan can, tay vịn

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

-

Phễu xả bê tông

Thép CT3 hoặc cao hơn, sơn bề mặt 1 lớp chống gỉ và 2 lớp màu

-

Mái che vào bao toàn bộ sàn và cối trộn

Có, bằng tôn sóng mạ màu dày 0.35mm

14

Hệ thống lọc bụi trung tâm

Có

15

Phòng điều khiển

Có

-

Kết cấu thép

Dạng container bằng thép CT3 hoặc cao hơn, có lớp chống ồn, có ốp trần, sơn bề mặt ngoài 1 lớp chống gỉ và 2 lớp màu

-

Thiết bị đi kèm

Hệ thống chiếu sáng, điều hòa 1 chiều 9000BTU, 1 bộ bàn ghế đặt máy tính.

-

Cửa sổ

Có

16

Hệ thống silo chứa xi măng, tro bay

-

Số lượng silo

6 cái 550 tấn

-

Pham vị cung cấp

Sông Đà 5 cấp

17

Vít tải xi măng, tro bay

6 bộ

-

Năng suất

≥80tấn/h theo công nghệ trạm

-

Công suất động cơ vít tải

≥15kW/cái theo công nghệ trạm

-

Xuất xứ

Việt Nam, Trung Quốc, Hàn Quốc, EU, G7

18

Hệ thống khí nén

2 hệ thống

-

Lưu lượng

≥2x870lít/phút

-

Áp suất max

≥2x8kg/cm2

-

Dung tích thùng chứa khí

≥2x240lít

-

Công suất động cơ

≥2x5.5HP

-

Dung tích bình khí

≥2x500lít

-

Bộ điều áp, tách nước và châm dầu bôi trơn

Có, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Bộ điều tách nước đơn

Có, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Hệ thống đường ống, cút nối…

Có, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

19

Thiết bị điều khiển

2 Hệ thống PLC và máy tính

19.1

Thiết bị điều khiển

2 thiết bị cho 2 nồi trộn

-

Hệ thống PLC

Siemens hoặc tương đương, xuất xứ: Trung Quốc, Hàn Quốc, EU, G7

-

Máy vi tính, máy in

Máy tính từ Core I5; Ram8.0Gb; SSD 240GB; màn hình từ 21’ trở lên có tích hợp máy in đi kèm. Máy in Canon

19.2

Phần mềm điều khiển

-

Phần mềm điều khiển

Yêu cầu phần mềm điều khiển chuyên dùng đồng bộ với trạm và có 2 ngôn ngữ Việt - Anh

-

Phần mềm quản lý

Chương trình có khả năng quản lý, lưu trữ và in dữ liệu từng mẻ trộn bằng song ngữ Việt Anh

-

Phần mềm điều khiển tích hợp với thiết bị Sông Đà 5

Phần mềm điều khiển trạm phải tích hợp với Hệ thống làm lạnh cốt liệu Snowkey CW1080 và Hệ thống sản xuất đá băng Snowkey FIP40

19.3

Thiết bị điện

-

Hệ thống tủ điện điều khiển, động lực

Tủ điện điều khiển và động lực với cấu hình điều khiển PLC. Làm việc với 3 chế độ: Tự động hoàn toàn, tự động các thành phần và điều khiển bằng tay. Tủ điện có đồng hồ báo dòng điện động cơ, báo mức, nhiệt độ, độ ẩm cốt liệu, xi măng và tro bay

-

Thiết bị điện: Rơ le, khởi động từ, attomat

Thiết bị do ABB, Siemens, Mitsubishi hoặc tương đương, xuất xứ Hàn Quốc, Trung Quốc, Việt Nam

-

Cáp điện điều khiển, cáp động lực

Goldcup hoặc tương đương, xuất xứ Hàn Quốc, Trung Quốc, Việt Nam

20

Hệ thống sản xuất nước lạnh

Sử dụng lại Hệ thống làm lạnh cốt liệu Snowkey CW1080 của Sông Đà 5

-

Năng suất

45m³/h

-

Nhiệt độ nước đầu ra

5ºC

-

Công suất động cơ

550kW

-

Năm sản xuất

2013

-

Xuất xứ

Snowkey - Trung Quốc

21

Hệ thống sản xuất đá băng

Sử dụng lại Hệ thống sản xuất đá băng Snowkey 2xFIP40 của Sông Đà 5

-

Năng suất

80tấn/ngày

-

Công suất động cơ

400kW

-

Năm sản xuất

2011

-

Xuất xứ

Snowkey - Trung Quốc

22

Hệ thống silo làm lạnh cốt liệu

Hệ thống silo làm lạnh và vận chuyển cốt liệu vào Phễu chứa cốt liệu chung cho 2 nồi trộn

III

Các yêu cầu về bảo hành

-

Thời gian bảo hành

≥12 tháng với toàn bộ các thiết bị trừ phần hao mòn như tấm lót, bàn tay, cánh tay, gối ổ….

-

Thời gian tiến hành thực hiện bảo hành khi có sự cố xảy ra với thiết bị

≤48 giờ sau khi nhận được thông báo

-

Cung cấp vật tư phụ tùng trong thời gian bảo hành

Cung cấp đầy đủ, miễn phí đối với lỗi do nhà sản xuất.

-

Kiểm tra máy định kỳ trong thời gian bảo hành

Có
